DH5EAM 11/2009

Projekt:     Fernspeisung eines Automatik-Tuners CG-3000

Forderung:

1.    Wegfall der 12V-Speiseleitung des CG-3000, Montage nahe des

        Antennen-Speisepunktes

2.    Im Ruhezustand Umschaltung auf eine 2. passive Antenne

3.    Belastbar mit 100W CW

Realisierung: Schaltbild

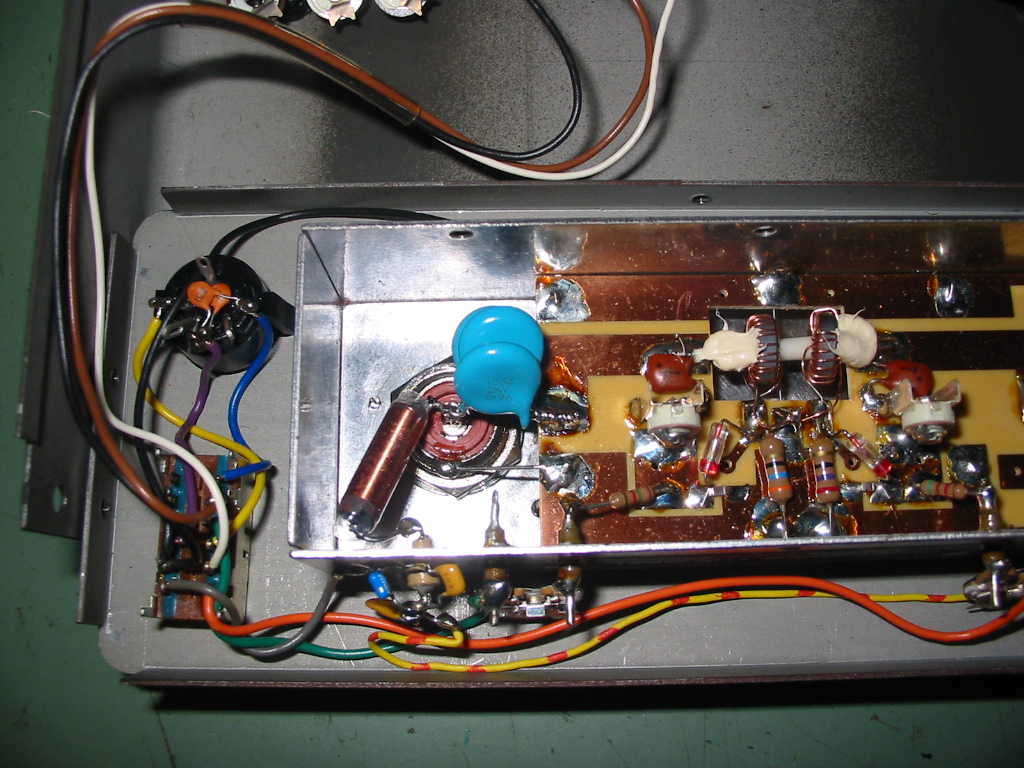

a)    Umbau der SWR-Messbrücke

         Blick auf die UHF-Buchse Antenne

b)    Umbau des Auto-Tuners CG-3000

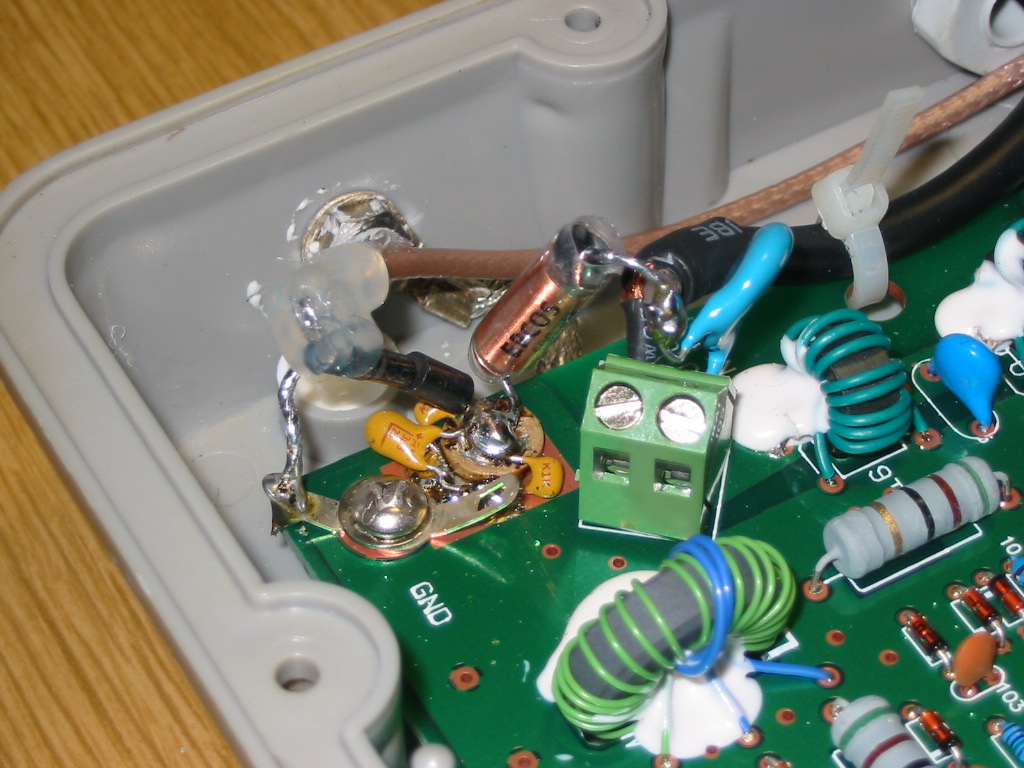

In der Endausbaustufe mit 3x 10nF 2kV (Blauer Kondensator über der Antennenklemme)

und 1nF-Keramik-Scheibenkondensator als Lötstützpunkt. RG-178 als Ub-Leitung

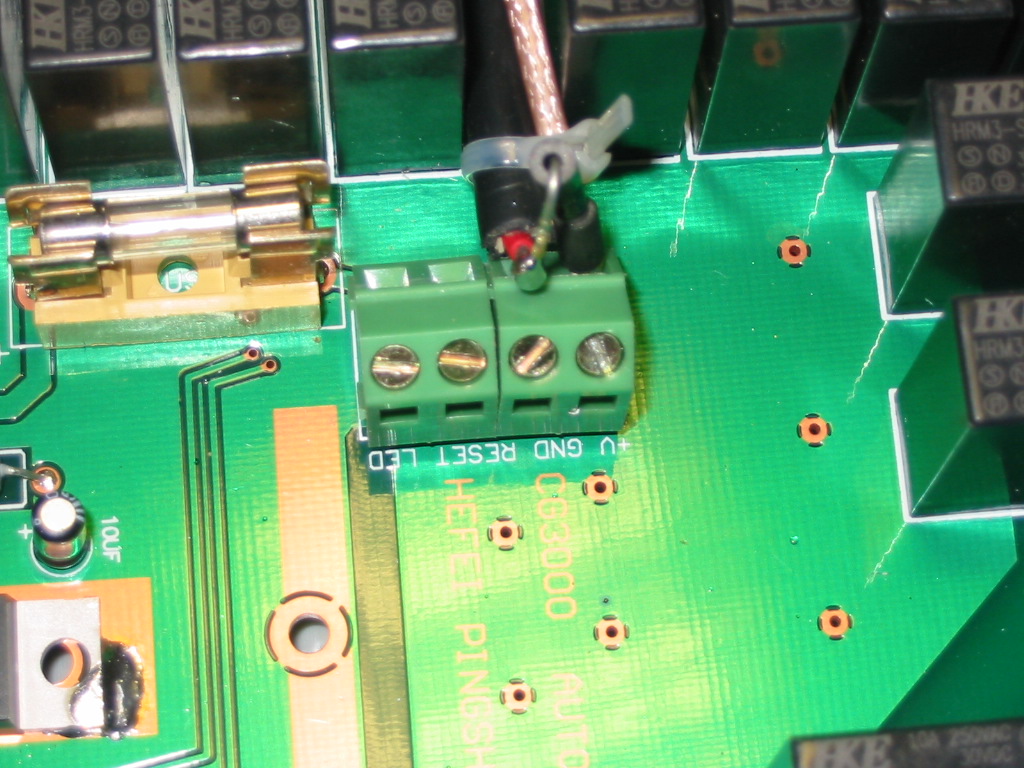

Ansicht der 13,8V-Anschlussklemme  im CG-3000

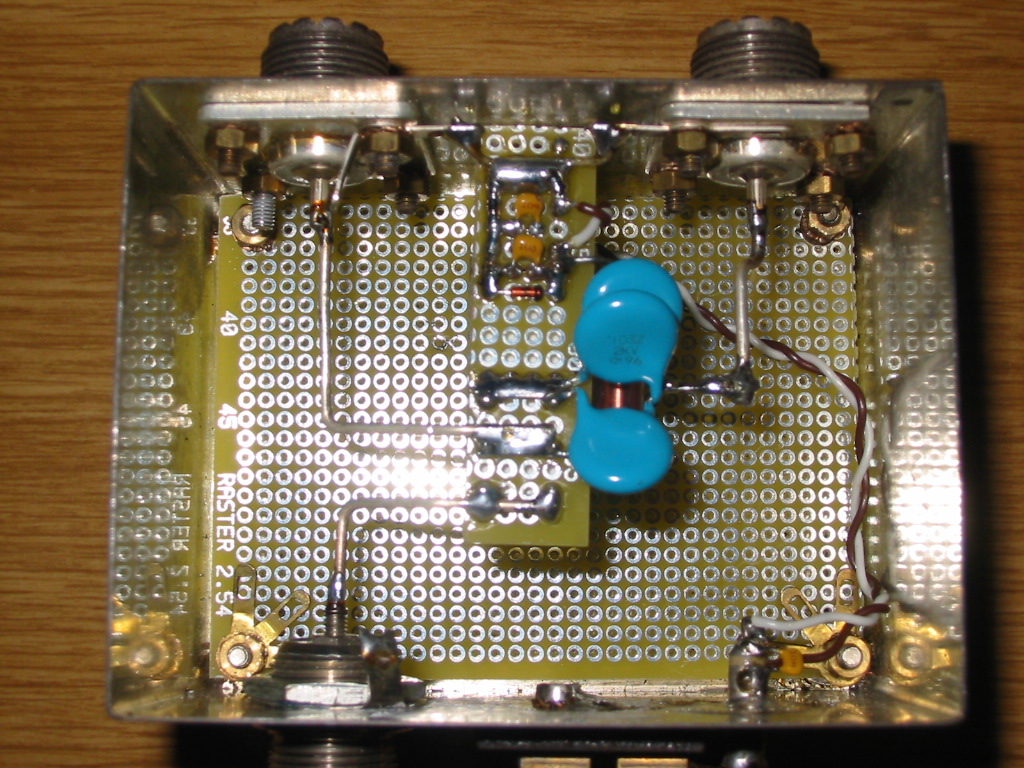

c)    Einbau der Umschaltelektronik in ein (altes) Blechgehäuse.

Das Relais ist unter der kleinen Zusatzplatine in der Mitte montiert.

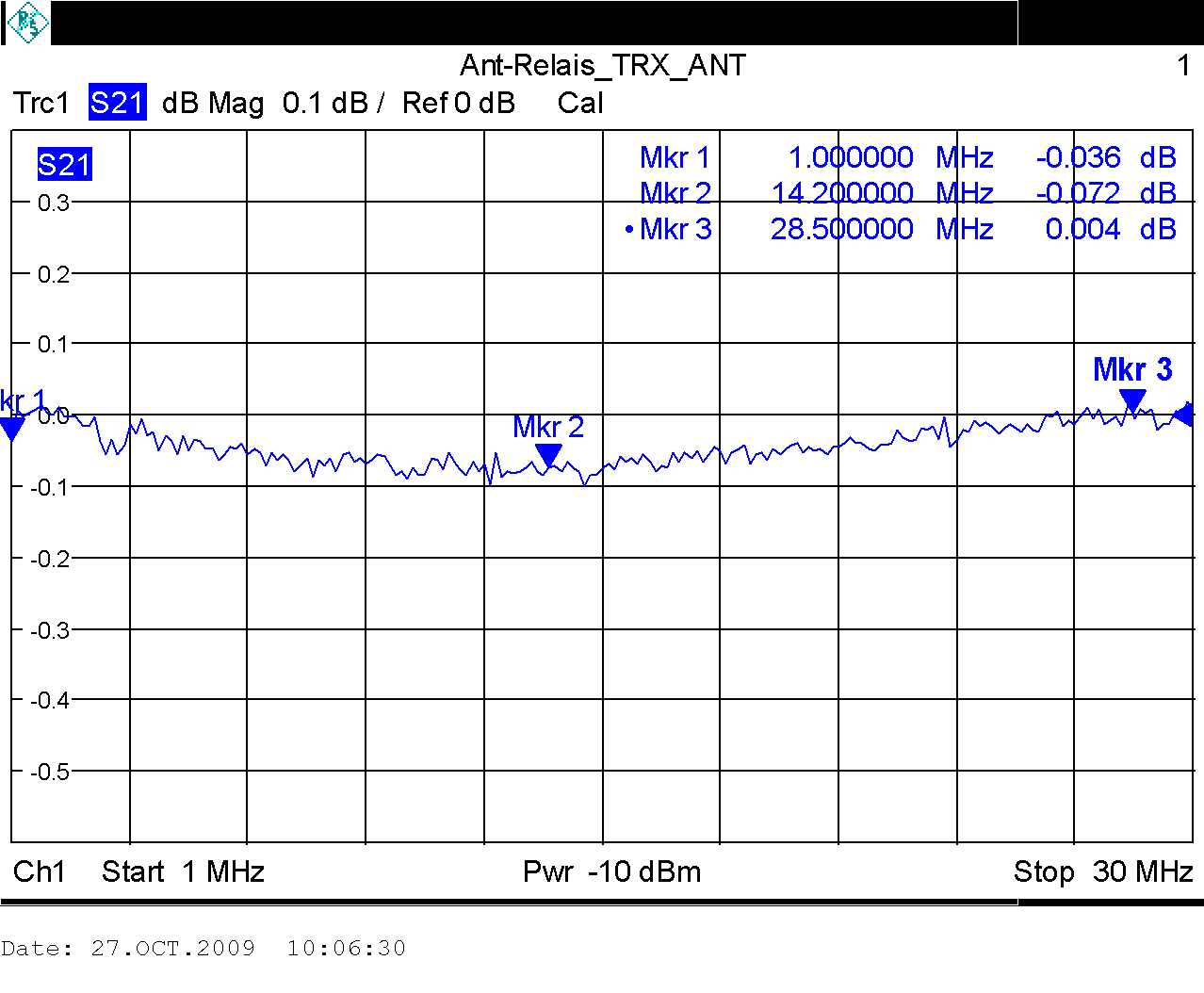

c1) Messung der S21-Parameter (Durchgangsdämpfung) des Pfades Eingang - CG-3000

c2) Messung der S21-Parameter (Durchgangsdämpfung) des Pfades Eingang - passive Antenne
